Panel ATS (Automatic Transfer Switch) adalah sistem kelistrikan otomatis yang berfungsi memindahkan sumber listrik dari PLN ke genset saat terjadi pemadaman, lalu mengembalikannya ke PLN ketika listrik sudah normal kembali.
Artinya, perpindahan daya berlangsung otomatis tanpa perlu tindakan manual, sehingga aktivitas tetap berjalan dan risiko downtime bisa diminimalkan.
Panel ATS menjadi komponen penting dalam sistem genset, terutama untuk gedung perkantoran, pabrik, rumah sakit, dan fasilitas yang membutuhkan suplai listrik tanpa jeda.
Jika Anda sedang merencanakan instalasi genset atau ingin meningkatkan keandalan sistem listrik di lokasi Anda, memahami fungsi, cara kerja dan spesifikasi panel ATS adalah langkah awal yang tepat sebelum menentukan solusi terbaik.
Apa Itu Panel ATS (Automatic Transfer Switch)?
Panel ATS (Automatic Transfer Switch) adalah perangkat otomatis yang berfungsi menjaga pasokan listrik tetap tersedia dengan cara mengalihkan sumber daya dari PLN ke mesin genset saat terjadi pemadaman, lalu mengembalikannya ke PLN ketika listrik sudah normal kembali.
Cara kerjanya cukup sederhana. Panel ATS akan mendeteksi hilangnya daya dari sumber utama, kemudian memicu genset untuk menyuplai listrik ke beban.
Setelah listrik PLN kembali stabil, sistem akan memindahkan pasokan kembali ke sumber utama secara otomatis.
Proses ini membantu menjaga kelistrikan tetap stabil tanpa perlu campur tangan manual.
Apa Fungsi Panel ATS?
Fungsi utama panel ATS adalah memastikan perpindahan sumber listrik berlangsung otomatis dan aman. Selain itu, panel ATS juga berfungsi untuk:
- Mengalihkan pasokan daya ke genset secara otomatis saat listrik utama padam.
- Mengurangi kebutuhan intervensi manual, terutama dalam kondisi darurat.
- Menjaga kelangsungan operasional agar aktivitas tidak terganggu akibat pemadaman listrik.
Apa Saja Komponen dalam Panel ATS Genset?
Panel ATS terdiri dari beberapa komponen yang bekerja bersama untuk mendeteksi dan mengalihkan sumber daya, antara lain:
- Kontaktor atau saklar transfer: Berfungsi menghubungkan dan memutus sumber daya antara PLN dan genset secara bergantian.
- Relay pengontrol: Mendeteksi kehilangan tegangan dari sumber utama dan mengirim sinyal untuk memulai proses perpindahan.
- Timer: Mengatur jeda waktu perpindahan agar sistem tetap aman dan stabil saat listrik kembali normal.
- Pengendali mikroprosesor (controller): Mengatur keseluruhan proses kerja panel ATS serta memantau kondisi kelistrikan secara real-time.
Apa Saja Jenis Panel ATS?
Jenis panel ATS dibedakan berdasarkan tingkat otomatisasi, sistem kontrol, dan kompleksitas instalasi. Pemilihan jenis yang tepat sangat penting agar sistem genset dapat bekerja sesuai kebutuhan operasional dan tingkat keandalan listrik yang dibutuhkan.
Berikut jenis panel ATS yang paling umum digunakan:
Panel ATS Manual
Panel ATS manual mengharuskan pengguna memindahkan sumber listrik dari PLN ke genset secara langsung melalui saklar atau tuas saat terjadi pemadaman.
Karakteristik umum tipe ini yaitu rangkaiannya relatif sederhana dan mudah dirawat.
Kendati demikian, panel ATS manuan masih menggunakan sistem perpindahan manual dan tidak terhubung langsung dengan sistem starter genset.
Penggunaan ideal panel ATS manual:
- Usaha kecil, toko, atau rumah tinggal
- Lokasi yang tidak membutuhkan suplai listrik tanpa jeda
- Pengguna yang masih bisa melakukan pengalihan secara manual saat listrik padam
Panel ATS Otomatis
Panel ATS otomatis dapat mendeteksi pemadaman listrik dan langsung mengalihkan beban ke genset, namun proses menyalakan genset bisa masih memerlukan sistem terpisah tergantung konfigurasi.
Tipe ini dilengkapi dengan sensor tegangan untuk mendeteksi listrik PLN, sehingga transfer daya bisa berlangsung otomatis.
Kelebihan mencolok panel ATS otomatis yakni waktu perpindahan yang relatif cepat (hanya beberapa detik) dan tidak memerlukan transisi manual.
Penggunaan ideal panel ATS otomatis:
- Gedung perkantoran
- Ruko, minimarket, dan fasilitas komersial
- Operasional yang membutuhkan listrik tetap menyala, tetapi masih toleran terhadap jeda singkat
Panel ATS–AMF (Gabungan)
Panel ATS–AMF menggabungkan fungsi pemindahan daya (ATS) dan pengontrol genset (AMF), sehingga seluruh proses berjalan otomatis mulai dari menyalakan genset hingga memindahkan beban dan mematikan genset saat listrik kembali normal.
Meskipun sistemnya lebih kompleks, panel gabungan memungkinkan genset menyala dan mati otomatis.
Keunggulan ini juga memungkinkan transfer daya tanpa intervensi manusia, sehingga lebih aman.
Penggunaan ideal panel gabungan:
- Rumah sakit, data center, dan fasilitas vital
- Pabrik dengan proses produksi berkelanjutan
- Lokasi yang tidak boleh mengalami downtime listrik
Panel ATS Berbasis Mikrokontroler (PLC)
Panel ATS berbasis PLC menggunakan sistem kontrol terprogram yang memungkinkan pengaturan lebih kompleks sesuai kebutuhan operasional.
Karakteristik panel ATS jenis ini yaitu bisa diprogram untuk logika khusus dan bisa diintegrasikan dengan sistem SCADA/BMS gedung.
Instalasinya juga mendukung monitoring daya, alarm, dan pencatatan gangguan yang sangat cocok untuk industri skala besar dan gedung modern.
Penggunaan ideal panel ATS berbasis mikrokontroler:
- Industri skala besar
- Sistem kelistrikan dengan banyak sumber dan beban prioritas
- Operasional yang memerlukan kontrol dan monitoring tingkat lanjut

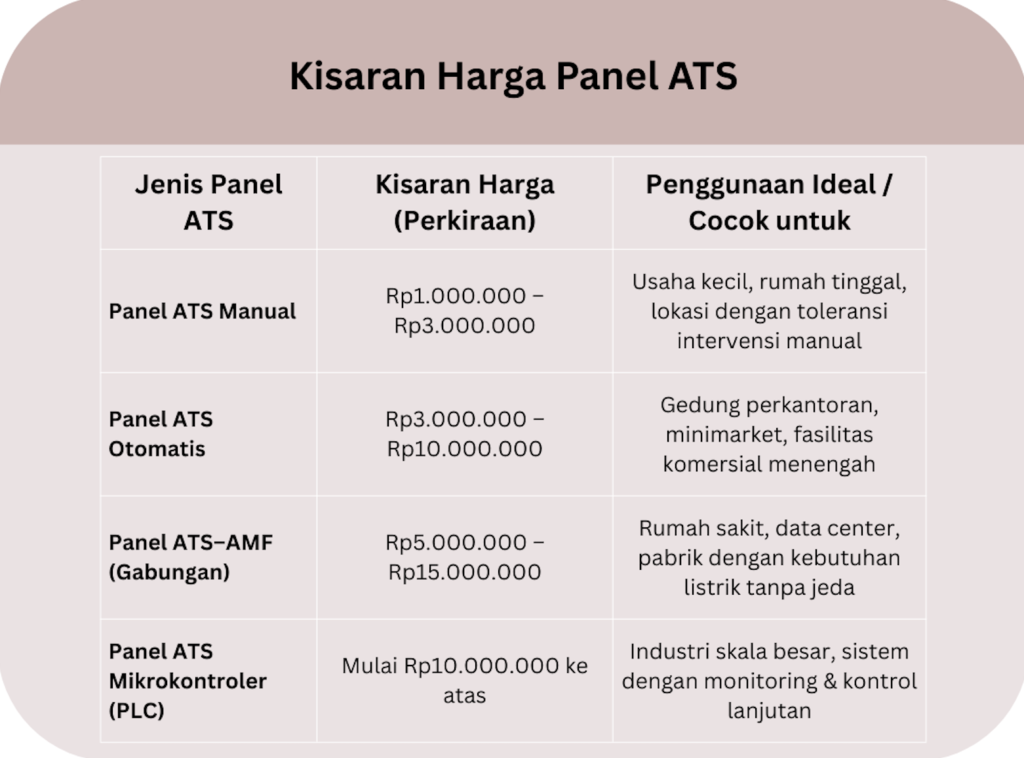

Berapa Harga Panel ATS?
Harga panel ATS genset bervariasi tergantung jenis, kapasitas daya, serta fitur yang digunakan. Semakin tinggi kebutuhan daya dan fitur otomatisasi, maka harga panel ATS juga akan semakin tinggi. Berikut perkiraan harga di pasaran:
Catatan: Harga bersifat estimasi dan dapat berbeda tergantung kapasitas genset (kVA), fitur tambahan, kualitas komponen, dan merek pembuat panel.
Anda juga bisa cek kisaran harga genset di sini: Perbandingan Harga Genset: Temukan Genset Terbaik Sesuai Anggaran Anda
Apa yang Harus Diperhatikan saat Membeli Panel ATS?
Saat membeli panel ATS genset, Anda perlu memastikan bahwa spesifikasi, fitur, dan kualitas panel benar-benar sesuai dengan kebutuhan listrik di lokasi Anda. Pemilihan yang tepat akan membantu mencegah gangguan operasional, risiko kerusakan perangkat, hingga biaya perbaikan di kemudian hari.
Berikut lima langkah penting yang perlu Anda perhatikan saat membeli panel ATS sebagai pelengkap genset.
#1. Cek Kapasitas Daya
Kapasitas panel ATS harus disesuaikan dengan total beban listrik yang akan dipasok oleh genset saat listrik PLN padam.
Artinya, semua peralatan yang wajib tetap menyala harus masuk dalam perhitungan, bukan hanya perangkat utama saja.
Kesalahan dalam menentukan kapasitas sering terjadi karena hanya menghitung sebagian beban, padahal saat darurat seluruh sistem tetap berjalan.
Jika kapasitas panel ATS terlalu kecil, bukan hanya kinerja yang terganggu, tetapi juga berisiko menyebabkan panas berlebih, trip, bahkan kerusakan pada panel dan genset.
Apa saja yang perlu Anda lakukan?
- Hitung total kebutuhan daya perangkat dalam satuan kW atau kVA (biasanya tercantum pada nameplate alat).
- Tambahkan margin sekitar 20–30% untuk mengantisipasi lonjakan beban awal (starting current) dan kemungkinan penambahan perangkat di masa depan.
Perhitungan kapasitas yang tepat akan membuat sistem lebih stabil dan memperpanjang umur peralatan listrik Anda.
#2. Pilih Jenis Panel ATS Sesuai Kebutuhan
Pemilihan jenis panel ATS sebaiknya disesuaikan dengan skala penggunaan, tingkat risiko downtime, dan jumlah perangkat penting yang harus tetap aktif.
Jika listrik mati hanya berdampak kecil pada aktivitas, sistem manual mungkin masih bisa diterima.
Namun, untuk operasional yang sensitif terhadap waktu dan keselamatan, sistem otomatis menjadi kebutuhan, bukan lagi pilihan.
Singkatnya, Anda bisa memilih jenis panel ATS sesuai panduan berikut:
- ATS Manual: cocok untuk rumah atau usaha kecil dengan toleransi intervensi manual.
- ATS Otomatis: ideal untuk kantor, ruko, dan fasilitas komersial yang membutuhkan perpindahan daya cepat.
- ATS–AMF: cocok untuk rumah sakit, pabrik, dan fasilitas vital yang memerlukan otomatisasi penuh tanpa campur tangan operator.
Semakin tinggi kebutuhan kontinuitas listrik, semakin disarankan menggunakan sistem otomatis atau ATS–AMF agar proses perpindahan daya berjalan aman dan konsisten.
#3. Perhatikan Fitur Tambahan
Selain fungsi dasar pemindahan daya, banyak panel ATS modern dilengkapi fitur tambahan yang meningkatkan keamanan, kontrol, dan kemudahan pemantauan sistem kelistrikan.
Fitur ini sangat membantu terutama pada instalasi dengan banyak beban atau perangkat penting.
Anda juga bisa mendeteksi potensi masalah lebih awal sebelum terjadi gangguan besar.
Sebagai contoh, fitur prioritas beban sangat berguna jika kapasitas genset terbatas, karena sistem dapat memutus beban non-penting dan menjaga perangkat utama tetap beroperasi.
Fitur panel ATS apa saja yang perlu Anda pertimbangkan?
- Monitoring tegangan dan arus untuk mengetahui kondisi suplai listrik
- Pengaturan prioritas beban agar perangkat kritis tetap menyala lebih dulu
- Sistem alarm dan indikator gangguan
- Kontrol berbasis mikrokontroler atau PLC untuk pengaturan yang lebih fleksibel
#4. Kualitas dan Keandalan Produk
Seperti yang Anda ketahui, panel ATS bekerja pada arus listrik yang besar dan beroperasi dalam kondisi darurat, sehingga kualitas komponen sangat menentukan keamanan dan umur pakai sistem.
Memilih produk yang terlalu murah tanpa memperhatikan kualitas justru berisiko menimbulkan gangguan listrik dan biaya perbaikan di kemudian hari.
Perhatikan material utama yang digunakan, seperti kontak listrik berbahan tembaga yang lebih tahan panas dan memiliki konduktivitas lebih baik dibandingkan material standar.
Selain itu, kualitas box panel, sistem pendinginan, serta kerapian instalasi juga berpengaruh pada keandalan jangka panjang.
Lebih lanjut, Anda bisa membaca ulasan pelanggan atau studi kasus penggunaan di lapangan atau meminta rekomendasi langsung dari teknisi berpengalaman.
Jangan lupa juga untuk memeriksa sertifikasi keamanan seperti SNI atau standar internasional lainnya.
Panel ATS dengan standar keamanan yang jelas akan memberikan perlindungan lebih baik bagi genset, peralatan listrik, dan keselamatan pengguna.
#5. Layanan Purna Jual dan Garansi
Panel ATS membutuhkan pemeriksaan dan perawatan berkala agar tetap bekerja optimal, terutama pada sistem yang digunakan secara rutin atau dalam beban tinggi.
Dukungan teknis dari penyedia produk menjadi faktor penting yang sering kali diabaikan saat pembelian.
Garansi juga berfungsi sebagai perlindungan jika terjadi kerusakan akibat cacat produksi atau kegagalan komponen dalam masa awal penggunaan.
Saat memilih penyedia panel ATS, pastikan Anda menanyakan durasi garansi (umumnya 1–2 tahun), ketersediaan layanan teknisi onsite, serta kemudahan mendapatkan suku cadang dan perbaikan.
Memilih vendor dengan tim teknis yang responsif akan sangat membantu jika terjadi gangguan, sehingga operasional tidak terganggu terlalu lama.
Mengapa Panel ATS Penting untuk Sistem Genset Anda?

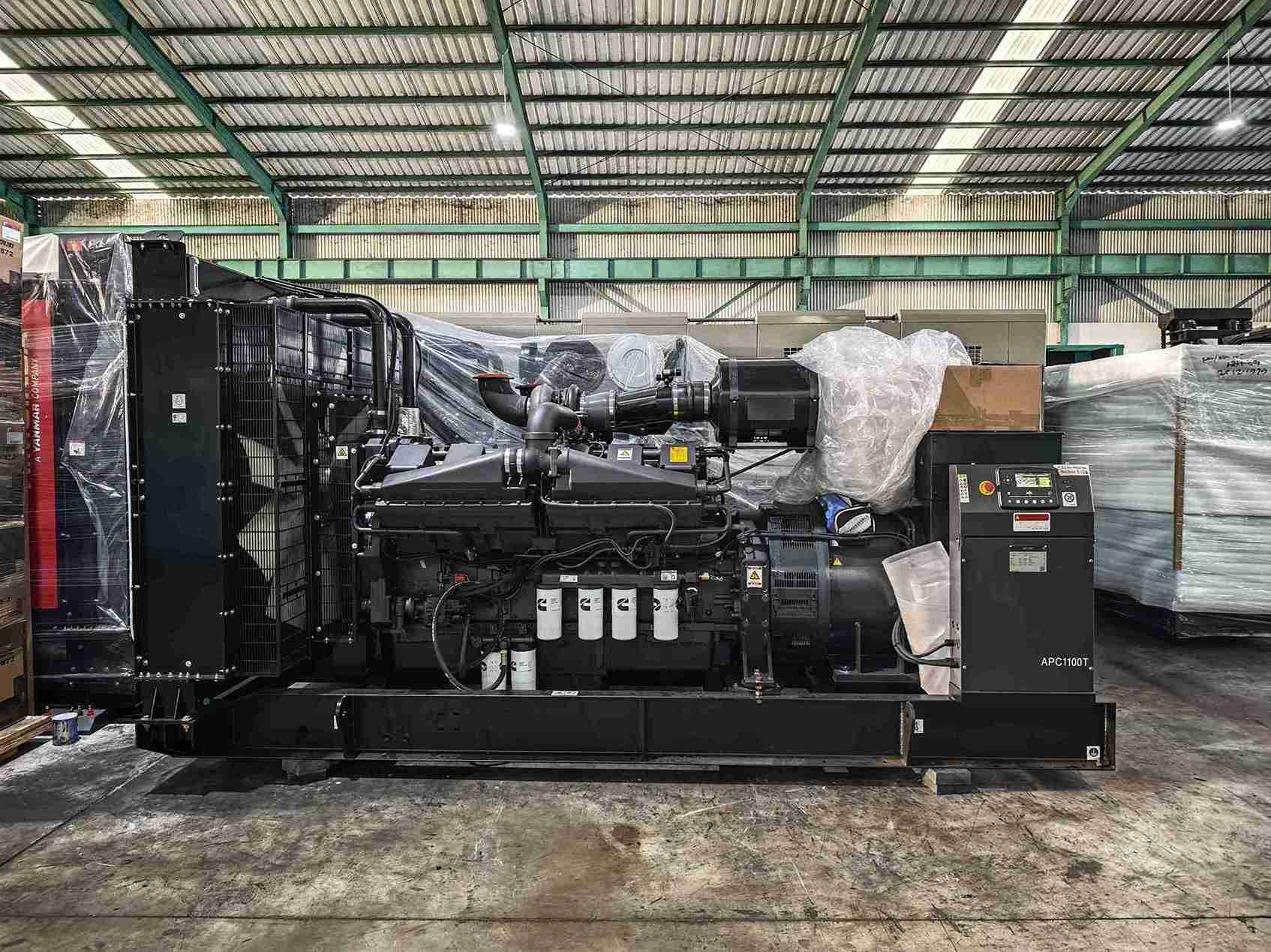

Panel ATS menjadi pelengkap genset diesel maupun jenis lainnya, sekaligus komponen penting yang memastikan suplai listrik tetap tersedia saat terjadi pemadaman.
Sistem perpindahan daya yang cepat dan otomatis oleh panel membantu mengurangi risiko downtime, melindungi peralatan listrik, dan menjaga kelangsungan operasional bisnis dan fasilitas penting.
Berkonsultasi dengan penyedia panel ATS yang berpengalaman dapat membantu Anda menentukan spesifikasi yang paling sesuai dan aman untuk digunakan.
Solusi Genset siap menjadi partner terpercaya untuk kebutuhan panel ATS dan sistem genset Anda, mulai dari konsultasi, perancangan, hingga instalasi dan layanan purna jual. Hubungi kami sekarang!
Mini FAQs Tentang Panel ATS
1. Apakah panel ATS wajib digunakan jika sudah memiliki genset?
Panel ATS tidak wajib, tetapi sangat disarankan jika Anda ingin perpindahan listrik ke genset terjadi otomatis dan cepat. Tanpa ATS, pengalihan daya harus dilakukan manual, yang berisiko menyebabkan keterlambatan suplai listrik saat terjadi pemadaman.
2. Berapa lama waktu perpindahan listrik menggunakan panel ATS?
Waktu perpindahan biasanya hanya beberapa detik, tergantung konfigurasi sistem dan waktu start genset. Pada sistem ATS–AMF, proses ini berlangsung otomatis dari mulai genset menyala hingga beban listrik tersambung kembali.
3. Apa perbedaan panel ATS dan panel AMF?
Panel ATS berfungsi memindahkan sumber listrik dari PLN ke genset, sedangkan panel AMF (Automatic Main Failure) berfungsi menyalakan dan mematikan genset secara otomatis saat listrik utama padam atau kembali normal. Pada sistem ATS-AMF, kedua fungsi ini digabung sehingga proses perpindahan daya dan pengoperasian genset berlangsung otomatis tanpa intervensi manual.
4. Apakah panel ATS bisa digunakan untuk semua jenis genset?
Sebagian besar genset dapat menggunakan panel ATS, namun kompatibilitas tetap bergantung pada sistem kontrol genset dan kapasitas daya. Pengecekan spesifikasi teknis sebelum pemasangan sangat disarankan.
5. Bagaimana perawatan rutin panel ATS dilakukan?
Perawatan rutin meliputi pengecekan kondisi kontak listrik, kebersihan panel, fungsi sensor, serta pengujian perpindahan daya secara berkala. Disarankan melakukan simulasi pemadaman listrik untuk memastikan sistem bekerja normal dan segera melakukan perbaikan jika ditemukan keterlambatan atau kegagalan transfer.
